河南鄭礦機器有限公司專業生產金屬鎂冶煉行業機械設備，并根據鎂廠冶煉工藝的改進和裝備水平的提高，不斷改進設備性能，完善產品功能，自主研發生產的預熱器成功應用于白云石的煅燒，廢氣中熱量回收利用，也利于煙氣的除塵，排放指標達到環保要求。
產能：6000噸/年-20萬噸/年
規格：Φ1.6x32m-Φ5.1×72m
燃料：天然氣、煤氣、煤粉等。
相關案例：歡迎預約參觀考察，金屬鎂生產線相關案例，點擊查看>>
為了提高爐窯的熱效率，降低單位產品燃料消耗，在工程設計中采取了以下幾方面措施：
1、燃料燃燒設備：選用節能燃燒器，自動控制配風量，減少燃料的不完全燃燒損失。
2、在回轉窯尾部設有一臺豎式預熱器，充分利用回轉窯煅燒產生的高溫煙氣，將預熱器內的物料預熱，使物料在預熱器內發生部分分解，使系統產量提高，熱效率提高。
3、在回轉窯頭部設有一臺豎式冷卻器，充分利用回轉窯高溫煅白出料所含熱量將二次空氣預熱至600℃，使熱效率得到提高。

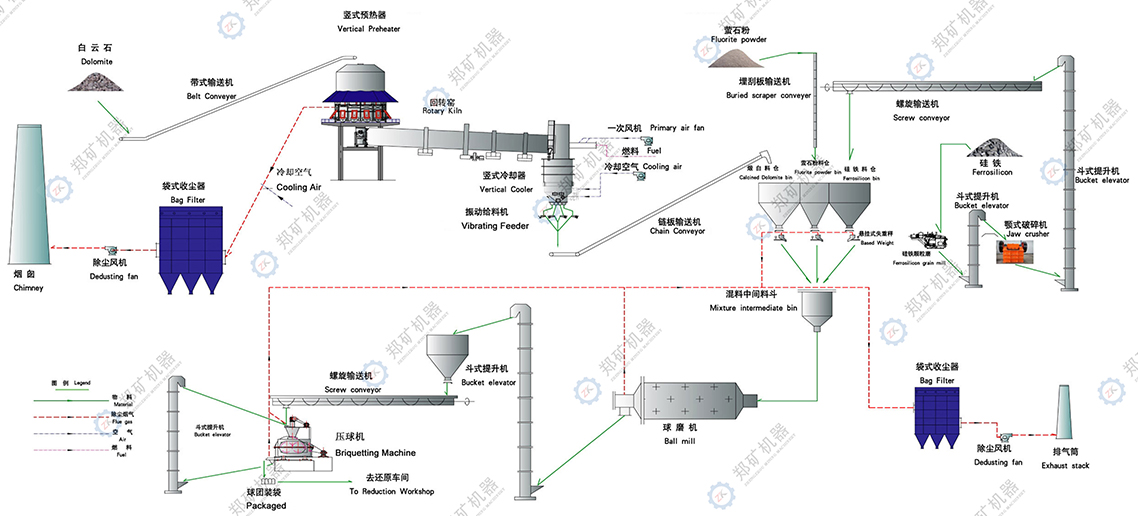

金屬鎂冶煉在工藝流程選擇上采用了技術成熟、可靠、合理的新型皮江法煉鎂工藝。包含原料儲備、白云石煅燒、粉磨壓球、還原及精煉等工段。
白云石在礦山破碎到符合要求的粒度，進廠內白云石堆場儲存。硅鐵和螢石直接進廠內倉庫儲存。儲量均按半個月生產所需用量考慮。

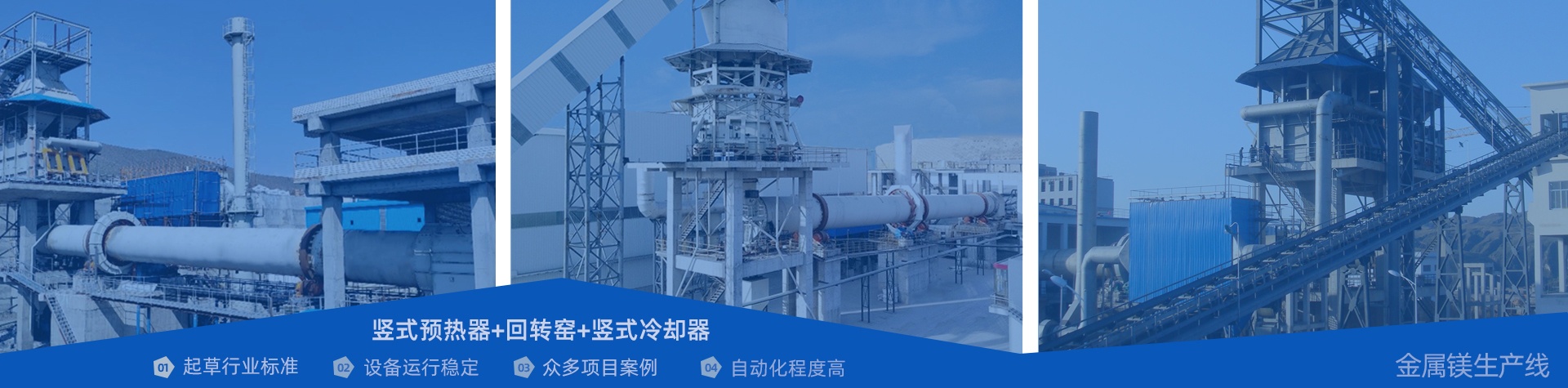

選用節能環保型回轉窯，帶豎式預熱器及豎式冷卻器。外來粒度、質量均符合要求的白云石卸至料場，由裝載機進行堆取料作業，由振動篩進行篩分后，10～40mm粒度的白云石經皮帶運輸至回轉窯豎式預熱器頂部料倉，經料管進入預熱器與從回轉窯流入的高溫煙氣換熱，將物料預熱至800℃以上，落至轉運溜槽后入回轉窯經1250℃高溫煅燒成活性煅白，再卸入冷卻器內，高溫煅白在此與風機鼓入的冷風換熱，將活性煅白冷卻至100℃以下，空氣被預熱至600℃以上。冷卻后的活性煅白由冷卻器卸出后經鱗板輸送機輸送至制球車間。
其主要反應如下：
CaCO3?MgCO3= CaO?MgO + 2CO2
回轉窯燃燒產生的高溫煙氣，在預熱器內與白云石進行熱交換后，溫度降至220℃以下，然后進入袋式除塵器，除塵后經高溫風機排入大氣，排放氣體的含塵濃度小于規定標準。
全線采用技術先進、性能可靠的PLC控制系統，在主控制室集中操作管理。
煅燒后的白云石由提升機進1＃料倉備用；硅鐵經顎式破碎機破碎至20mm以下，由提升機經提升進2＃硅鐵塊貯料倉備用；螢石粉由單斗提升進3＃料倉。存放在貯料倉中的三種原料，經微機控制連續配料加入球磨機混磨，粒度要求＜100目，混合粉再經過提升機、貯料倉、埋刮板輸送機后，進入壓球機，制成球團。配料系統選用了智能控制系統，整個過程全部實現了電腦監控全自動化。球磨機采用10kV高壓電機驅動，比原380V低壓配電運行降低了電耗損失。
制球車間設3套除塵系統，分別在硅鐵破碎處設C1#除塵系統，配料粉磨設C2#除塵系統，壓球處設C3#除塵系統。通過綜合除塵治理后制球車間操作環境較傳統車間大大改善，工人工作環境得到提高。
還原爐采用高溫空氣快速換向蓄熱式燃燒技術，蓄熱式還原爐以煤氣為燃料連續加熱。球團由加料機加入還原爐內的還原罐中，還原罐生成的鎂蒸汽于端部冷凝器中冷凝成結晶鎂（粗鎂），將粗鎂取出送去精煉與合金生產線。
| 規格 | 基本參數 | 減速機 | 電動機 | 支撐數量(個) | 機器自重(t) | |||
|---|---|---|---|---|---|---|---|---|
| 轉速(r/min) | 斜度（%） | 產量(t/h) | 型號 | 型號 | 功率（kW） | |||
| ?1.6×32m | 0.24-2.4 | 4 | 2 | ZS110-7 | YVF2-180L-4 | 22 | 3 | 62 |
| ?1.6/1.9×36m | 0.24-2.4 | 4 | 2.5-3 | ZQ110-7 | YVF2-225S-4 | 30 | 3 | 68 |
| ?1.9×39m | 0.25-2.5 | 4 | 3-3.4 | ZQ125-7 | YVF2-225S-4 | 37 | 3 | 73 |
| ?2.2×45m | 0.27-2.7 | 3.5 | 4-5 | 主ZS125-4 | YVF2-225M-4 | 45 | 3 | 110 |
| 輔：ZQ40-40 | YE4-112M-4 | 4 | ||||||
| ?2.5×50m | 0.21-2.1 | 3.5 | 5-6 | 主：ZS165-5 | YVF2-250M-4 | 55 | 3 | 164 |
| 輔：ZQ40-25 | YE4-132M-4 | 7.5 | ||||||
| ?2.5×55m | 0.21-2.1 | 3.5 | 5-6 | 主ZS165-5 | YVF2-250M-4 | 55 | 3 | 170 |
| 輔：ZQ40-25 | YE4-132M-4 | 7.5 | ||||||
| ?2.8×55m | 0.22-2.2 | 3.5 | 6-7 | 主ZS165-5 | YVF2-280S-4 | 75 | 3 | 198 |
| 輔：ZQ40-25 | YE4-160M-4 | 11 | ||||||
| ?3.0×60m | 0.18-1.8 | 3.5 | 7-9 | 主：ZS165-3 | YVF2-355L2-6 | 132 | 3 | 226 |
| 輔:ZQ40-25 | YE4-160M-4 | 11 | ||||||
| ?3.2×64m | 0.2-2 | 3.5 | 8-10 | 主:ZSY500-50 | YVF2-355M1-6 | 160 | 3 | 327 |
| 輔:ZSY180-25 | YE4-160L-4 | 15 | ||||||
| ?3.5×70m | 0.2-2 | 3.5 | 12-14 | 主:ZSY560-50 | YVF2-355L1-6 | 220 | 3 | 375 |
| 輔:ZSY200-25 | YE4-180L-4 | 22 | ||||||
| ?4.0×80m | 0.2-2 | 3.5 | 16-20 | 主:ZSY630-50 | YVF2-3553-6 | 315 | 4 | 564.8 |
| 輔:ZSY200-25 | YE4-200L-4 | 30 | ||||||
注：此參數表僅作為參考，根據客戶地理環境條件及要求不同有所變化。如果需要詳細了解，請聯系我們：156 1765 6612（同微信號）
